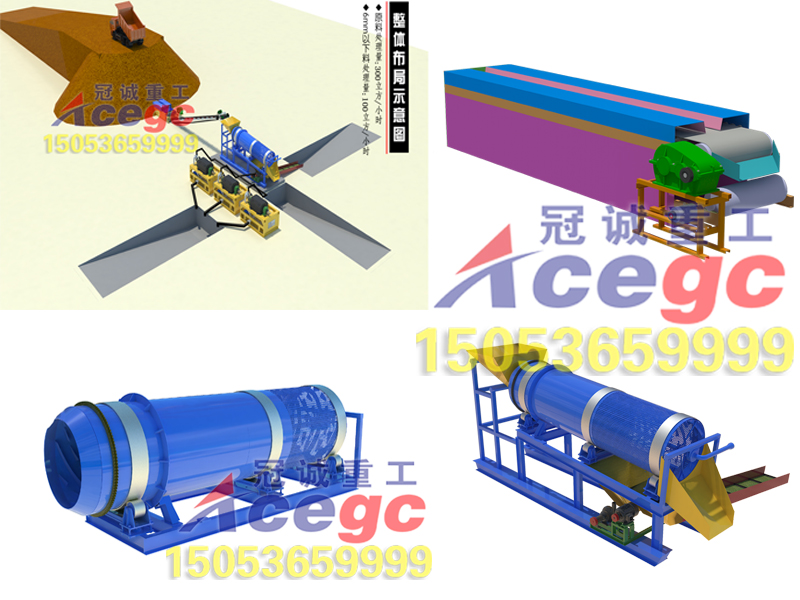

全自动排矿离心机、脱料机、滚筒筛方案介绍

名称

规格

数量

功率

单价

总价

绞洗式滚筒筛
Reamers trommel screen

绞洗式滚筒筛
Reamer scrubber

直径1.6米，筛子总长9米，筛孔长度3米；
Diameter 1.6m,total length 9m,screen mesh 3m;
内部多条铰刀从头部覆盖至尾部；
内含滚筒支撑骨架；
Including reamers all over the trommel and framework;
中央冲水+侧冲水系统；
Central+2 sides water swilling system;
驱动方式：链条软驱动；
Driven type:Chain driving
主架材质：20#工字钢；
Main holding frame:20#double T steel
滚筒筛材质：14mm厚板；
Trommel screen:14mm steel board

1套

30KW

-

-

进料斗
Feed hopper

外形尺寸Dimension：2000*1600*1200
材质：8mm板
Material:8mm steel board
支架：12#/10#方管
Holding frame:12#/10# square pipe

1套

-

出料斗
Outlet hopper

材质：5.75mm板
Material:5.75mm board

1套

-

底座
Base plate

材质：20#槽钢、5.75mm护板制作
Material:20# U steel 5.75 board

1套

-

拖料机
Material holding device

9600*1800
托辊Roller
中心间距185mm，数量45件
Center to center spacing 185mm,quantity in 45 pcs
托辊直径108mm，轴承型号6309#
Roller in diameter of 108mm,bearing model6309
大托辊
Roller in big size
直径460mm，长度1350mm
Diameter 460mm,length 1350mm
轴承型号6314#，单侧双轴承
Bearing model 6314#,single side with 2 bearings
主架采用18#槽钢
Main holding frame with 18# U steel
主架两侧护板5mm厚；
Steel board in 2 sides with 5mm thickness steel
上层盖板8mm厚；
The ceiling board thickness 8mm
输送皮带宽度1200mm，五层尼龙带；
Belt of transport conveyor width 1200mm,5 layer nylon
减速机：500# 速比23.34；
Reducer:500#,ratio:23.34

1套

15KW

-

-

离心机
Centrifugal concentrator

卧式1200#
Horizontal type model 1200#

PLC电脑全自动控制
PLC automatic control
电机Motor：18.5 KW
空压机Air Compressor：3 KW

3台

64.5KW

-

-

淘金毡溜槽
Fixed gold sluice

1000*6000mm
淘金毡品牌：日本三菱
Gold sluice brand:Mitsubishi,Japan

1套

-

-

-

上料输送机
Transport conveyor

皮带宽度1200mm，杆长预计13米
Belt width 1200mm,pole length about 13m
2000元/米
2000CNY/Meter
结构：双层
Structure:2 layer
材质：12#、10#槽钢，5#角钢
Material:12# 10# U steel,5# angle steel

1套

15KW

-

-

沙泵
Sand pump

8寸沙泵
8inch sand pump

沙泵+电机
Sand pump+cable

1台

75KW

-

-

离心泵
Centrifugal pump

1台

22KW

-

-

总配电柜
Electric box

不含线缆
Excluding cable

1套

-

-

-

发电机组
Generate set

建议使用康明斯
Advice to use Commins

300KW

1套

-

-

-

总功率
Total power

221.5 KW（不含给水泵及其它设备）
